准备好领略变压器容量特性测试仪智能变电站光数字测试仪设备齐全支持定制产品的风采了吗？我们的视频将带您领略产品的每一个细节，从外观到内在，从功能到性能，让您了解它的独特之处。

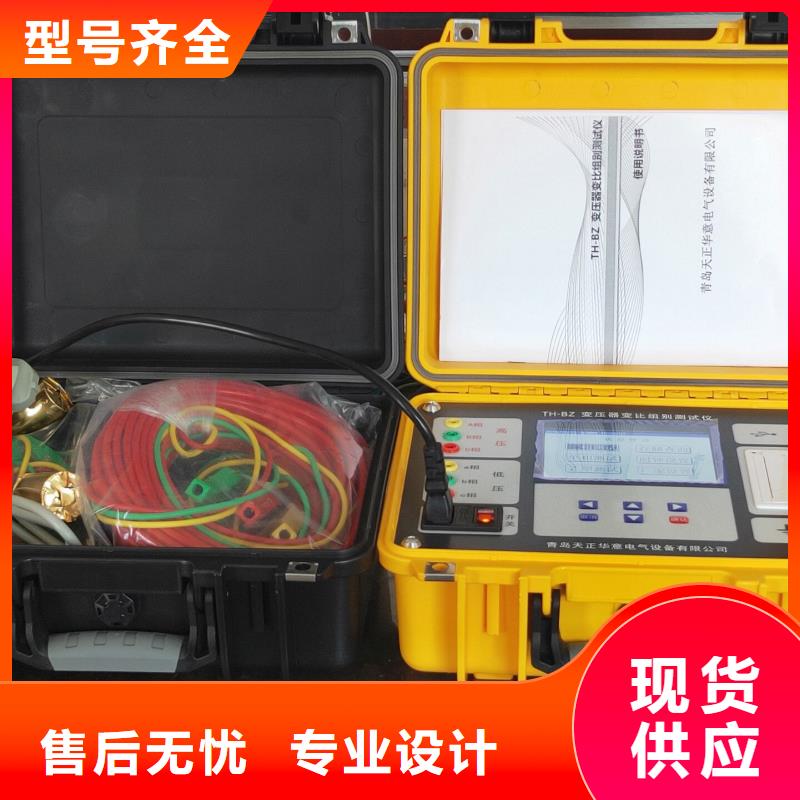

以下是:变压器容量特性测试仪智能变电站光数字测试仪设备齐全支持定制的图文介绍
华尔网变压器容量特性测试仪综合实验此界面是变压器材质测试的主要结果界面。注意：进行此实验之前要对变压器的所有参数进行测试，包括变压器的容量，变压器的直阻，变压器的外观参数都要进行准确的测试。4.5.1基本概念：本仪器可判断出变压器高低压绕组材质。线圈铜或铝材质的不同，导致变压器容量、体积、质量、匝比、导线截面积、直流电阻、电阻温升曲线等参数均有所变化，这些参数之间又相互影响。对于固定型号与容量的配电变压器，由于国标严格规定了其设计与制造流程，对线圈直流电阻值、损耗等规定了参考值。生产厂家采用铝代铜时，就会在没有明确规定的变压器的某些参数（例如体积）上做文章，例如，为保证铝绕组变压器的直阻、损耗与同型号铜绕组变压器的参数对应，以符合的标准，在变比和铁心相同的情况下，增大铝线圈的截面，这会导致变压器体积增大。有的厂家为使变压器器身及体积变化不太明显，采用减小铝线截面，这将导致绕组直流电阻、损耗增大；或者在保证变比不变的情况下，减少线圈匝数，减小线圈长度，这将导致变压器阻抗电压发生改变，这将会导致变压器容量变化，厂家则利用目前变压器容量的判断仅仅根据变压器阻抗电压百分值推断，且允许有10％误差的规定，适当减小变压器容量。另外，金属的电阻值会随着温度的升高而增大，这主要是因为电阻率与温度间近似地存在线性关系，铜和铝的电阻值随温度的变化情况不一致，因此也可以结合变压器绕组直流电阻温度系数鉴别绕组材质的方法。实际上即使变压器容量相同、线圈采用的材质相同，由于厂家生产工艺、结构等因素的差异，也会导致体积不同。本系统将变压器容量、外观参数、直阻、匝比作为变压器材质检验的重要影响影响因素，将这些数据与数据库参数进行对比，通过大量试验确定影响因子的权重，建立影响变压器线圈材质的概率分布模型，确定变压器绕组的材质分析模型。测试仪采用直流电阻和常规变压器容量测试的“二合一”的方法，通过模糊数据分析方法，进行准确的数据换算正确判断出干式变压器容量的大小；进一步利用直阻数据并综合变压器变比数据、变压器的本体外观数据、实验温度数据等进行大量的优化组合判断，通过综合计算,计算出高低压包的材质“铜铝因子”，进而得出变压器材质为铜铝的判断结果。
天正华意电气设备有限公司始终坚持“用户至上，质量可信”的宗旨，按用户要求开发、生产 云南直流电阻测试仪产品，确保产品设计、原材料采购、生产制造、检验、包装防护和交付、售后服务等全过程处于受控状态，确保产品技术标准达到同类产品标准，保证按质、按期交货，为顾客提供可靠的 云南直流电阻测试仪和满意服务。企业以高质量求产品创新，以率强化企业管理，以高服务取信用户，奋发图强，勇攀高峰。
华尔网变压器容量特性测试仪单相电源对三相变压器的短路（负载）损耗的测量：受电源条件限制（没有三相电源或电源容量较小）时，以及在制造过程或运行中需逐相检查以确定故障相时，可用单相电源进行短路试验；试验方法是将变压器的低压三相的出线端短路连接，在高压侧进行三次测量，根据被测变压器的绕组连接方式可分为以下两种情况，见a、b；接线与单相电源测量三相变压器空载损耗的情况相同，可参照图5-4接线，二次侧全部短接。注意：短路电流大于50％额定电流测量的数据才准确。a．加压绕组为△连接加压侧按图5-4方式接线，与之不同的是非加压侧（低压侧）的三相出线端需人工短连接。绕组中的电流应为额定电流的倍，测得的数值可按下面公式换算三相短路损耗和短路电压：※ 注：式中Un为加压侧额定电压b．加压绕组为Y连接依次在任两相之间加压，同时非加压侧的三相出线端人工短连接。※ 注：式中Un为加压侧额定电压⑸ 三相三线电源测量变压器空载损耗：将变压器非测试端开路，按图5-5接线； 注意：我们这里采用方法相当于以往的两功率表法，只测量UAB和UCB两相电压值，结果为两相的平均值；同时功率损耗也只测量PAB和PCB两相功率，总损耗为两相功率损耗之和。三相三线测量空载损耗三相三线经PT和CT测量空载损耗图5-5 三相三线经PT和CT测量空载损耗⑹ 三相三线电源测量变压器短路（负载）损耗：与三相三线变压器测量空载损耗的接线方式基本相同，按照图5-6接线，做短路实验时变压器的非加压侧的三个出线端人工短连接。如果高压或中压侧出线套管装有环形电流互感器时，试验前电流互感器的二次一定要短接。三相三线测量短路损耗图5-6 三相三线经PT和CT测量负载损耗
华尔网变压器容量特性测试仪直阻测试1、仪器的操作者应具备一般电气设备或仪器的使用常识。2、仪表应避免剧烈振动。3、测试完毕后一定要等放电报警声停止后再关闭电源，拆除测试线。4、测量无载调压变压器，一定要等放电指示报警音停止后，切换档位。5、测试过程中，禁止移动测试夹和供电线路。图4.2 变压器直阻测试接线：I＋、 I- 输出电流接线柱，I＋为输出电流正，I-为输出电流负。V＋、V- V＋为电压线正端，V-为电压线负端。该界面左栏是变压器直阻的高低压侧直阻的数据，高压侧直阻用RAB、RAC、RBC表示，单位是欧姆，低压侧用rab、rac、rbc表示，单位是毫欧姆，直阻的数据可以是测试得到的数据，可以是人工修改的数据。直阻的修改输入方法可以直接点击屏幕上要修改数据的相应的位置修改。界面右栏是直阻测试时的电流选择当选好电流后，按下确认键开始充电。液晶显示“正在充电”过几秒钟之后，显示“正在测试”这时说明充电完毕，进入测试状态，几秒后，就会显示所测阻值。当选择自动测试时，仪器会根据试品情况自动选择合适的电流进行测试。强调：测试完毕后一定要等放电报警声停止后再拆除测试线以及更换测试相别。4.2.３测量参数变压器外观数据，标有自动采集的部分如果为，分析仪外部连接本公司自主研发的高精度电子卡尺，数据会自动采集并显示在液晶屏幕上，如果都为，则需要人工进行输入，方法同直阻的输入方法，不再赘述。
