图文介绍虽好，但视频更能展现高低压开关柜通电试验台电力电气测试仪器来图来样定制产品的全貌。我们为您准备了详细的产品视频，点击观看，让产品介绍更加生动直观。

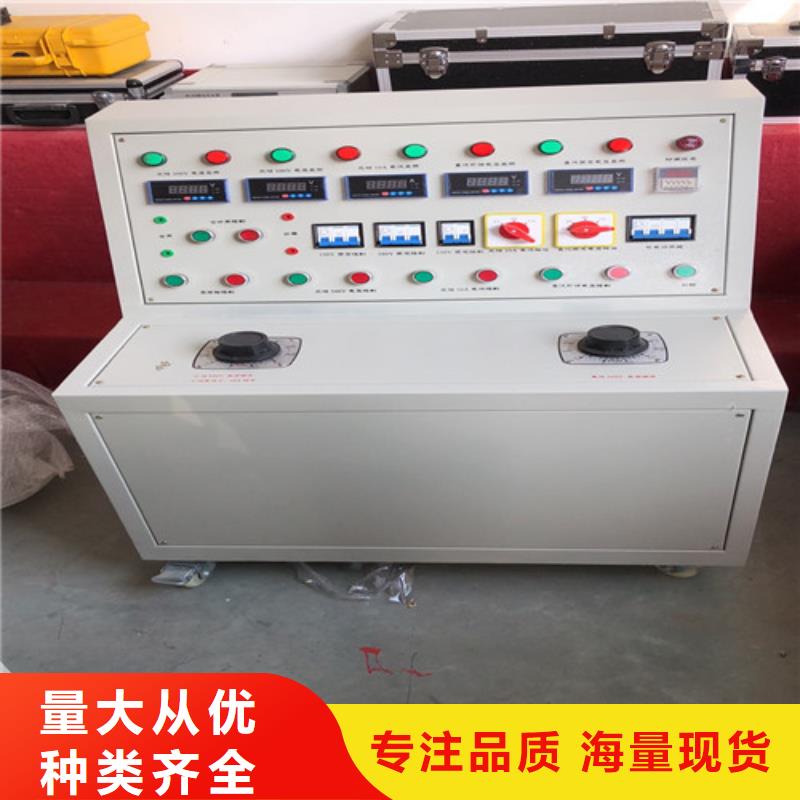

以下是:高低压开关柜通电试验台电力电气测试仪器来图来样定制的图文介绍
天正华意电气设备有限公司(宣城分公司)拥有资深的技术研发团队和专业的服务团队，具备较强的科技创新能力和技术服务优势。天正华意电气设备有限公司(宣城分公司)坚持不断创新，通过行业交流，不断服务品质。天正华意电气设备有限公司(宣城分公司)始终聚焦为客户创造价值，未来，未蓝将继续在 直流电阻测试仪领域精耕细作，打造卓越的产品和服务，持续为客户创造价值，推动行业发展和社会进步。
高低压开关柜通电试验台使用方法1、电源的连接将试验台推到试验所需位置后，在后面接线板上按A、B、C、N将电源接到接线柱（1）上，再插上电源插头送电。此时A、B、C相电源指示灯（-HL1、-HL2、-HL3）亮。表示电源已接入。注意：禁止接线带电拖动电缆线！牢靠接好试验台保护接地线！试验台到位后才能在接线柱上接线！2、三相100V／１０Ａ固定输出在后面接线板接线柱（2）上接线，将总电源开关（QF1）置于“ON”位置，将三相交流固定输出100V启动按钮（SB2）按上，三相交流固定输出指示灯（-HL5）亮，表示在接线柱（2）上有三相交流电压固定100V输出。做完该项试验后将三相交流固定输出100V停止按钮（SB1）按上，三相交流固定输出指示灯（-HL11）灭，此时交流固定输出100V接线柱无电压输出。3、三相380V／１０Ａ固定输出在后面接线板接线柱（5）上接线，将总电源开关（QF1）置于“ON”位置，将三相交流固定输出380V启动按钮（SB4）按上，三相交流固定输出指示灯（-HL7）亮，表示在接线柱（5）上有三相交流电压固定380V输出。做完该项试验后将三相交流固定输出380V停止按钮（SB3）按上，三相交流固定输出指示灯（-HL11）灭，此时交流固定输出380V接线柱无电压输出。4、三相可调交流0~100V/10A电压输出在后接线板的接线柱（3）上接线，将总电源开关（QF1）置于“ON” 位置，将下面板上（1）可调电压调压器手轮逆时针调到零位，按上三相交流可调电压输出100V按钮（SB8），三相交流可调输出指示灯（-HL11）亮，表示在接线柱（3）上有三相交流有电压可输出，此时可顺时针旋转调压器手轮调压，监视三相可调电压、电流表（-PV4、-PA1~-PA3），可调输出0~100V/10A交三相交流电压。
高低压开关柜通电试验台技术特点电气隔离——电源输入输出完全隔离，开关操作回路的单端接地不会形成接地短路。高频开关电源——稳定 采用高频开关电源技术，输出电压的稳定性高，纹波系数小，完全克服传统整流电源加上负载电压便瞬时下垮的问题。大功率直流源——可靠产品瞬时电流达到20A，过流过压保护齐全，并具备交直流储能输出接口。能可靠运用本产品直接进行高压开关的动作电压试验。 美观轻便坚固——耐用产品采用铝合金机箱，外形美观，小巧轻便，结构牢固，能承受频繁运输、装卸、搬动产生震动与冲击。现场接线、操作简单，能保证野外环境可靠工作。技术指标输入电源：AC220V±10％ 50Hz直流输出：0～270V 连续可调20 A额定电流：10A 瞬时电流：20A 纹波系数：＜1％电压稳定度：＜1％环境温度：-20～50℃环境湿度：≤75％RH仪器重量：4.5kg
