CWC-35/1600A高压穿墙套管

屋内配电装置一般选用铝导体穿墙套管。2、额定电压选择按穿墙套管的额定电压砜不得低于其所在电网额定电压的条件来选择。当有冰雪时，3～20kV屋外穿墙套管应选用高一级电压的产品。对3～6kV，也可采用提高两级电压的产品
 产品的使用环境的空气污秽程度，按GB/T5582 分为Ⅰ、Ⅱ、Ⅲ、Ⅳ等4 级；   无经常性的剧烈振动     二、产品特点      套管由瓷件、金属附件、安装法兰和导电排（杆）等组成。     三、用途及分类      穿墙瓷套管用于电站和变电所配电装置及高压电器，供导线穿过接地隔板、墙壁或电器设备外壳，支持导电部分使之对地或外壳绝缘。      穿墙瓷套管按其使用环境可分为户内和户外穿墙瓷套管。按穿过其中心的导体不同可分为母线穿墙瓷套管、铜导体穿墙瓷套管和铝导体穿墙瓷套管。      当铜导体与母线

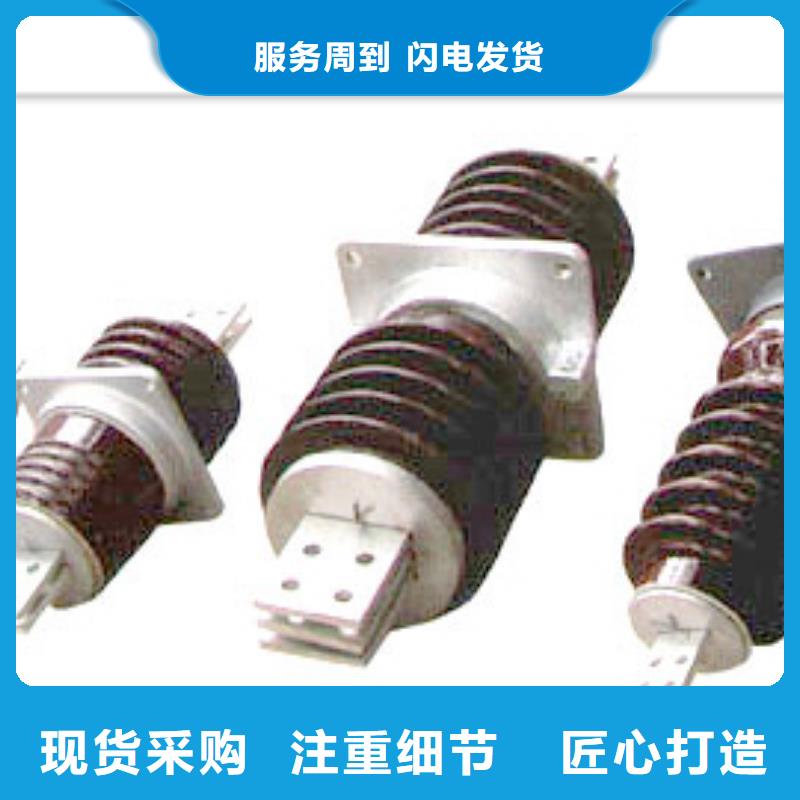

直接相连时，易产生电化腐蚀，接触面温升过高二导致接头烧坏，影响设备寿命，故应采用铜铝过渡接头，但又给现场施工带来麻烦，采用铝导体瓷套管则可解决上述问题。       户内、户外穿墙瓷套管是由瓷件、导电杆、两端金属附件及安装法兰装配而成。母线穿墙瓷套管是由瓷件、两端金属附件、母线夹板及安装法兰装配而成（母线夹板通常由用户按母线尺寸自配）。      穿墙瓷套管的各项性能符合 GB12944.1《高压穿墙瓷套管技术条件》的规定。  四、型号说明  五、安装使用说明      1.穿墙瓷套管适用于工频交流额定电40.5kv以下，安装地点周围环境温度为-40℃~+40℃，海

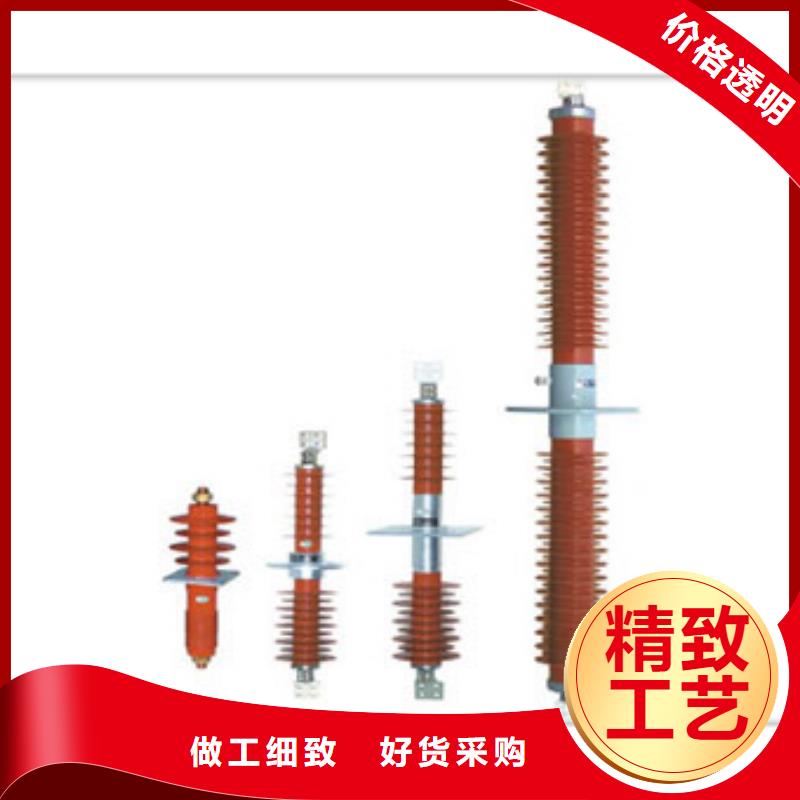

拔不超过1000m之电站及变电所配电装置。      2.户内穿墙套管不适用于对套管的瓷釉、金属附件及水泥胶合剂有破坏作用或足以降低套管电气性能的场所。      3.穿墙瓷套管在运行中如产生局部放电现象时，应检查瓷套管法兰处或内腔有无喷铝层局部脱落现象，如有应及时采取临时均压措施。      4.安装母线穿墙瓷套管的墙孔应按其法兰加强筋尺寸开孔。  穿墙套管用于电站和变电所配电装置及高压电器，供导线穿过接地隔板、墙壁或电器设备外壳，支持导电部分使之对地或外壳绝缘。穿墙瓷套管按其使用环境可分为户内和户外穿墙瓷套管。按穿过其中心的导体不同可分为母线穿墙瓷套管、铜导体穿墙瓷
套管和铝导体穿墙瓷套管。
