以下是:振荡波局放耐压试验系统【配电终端测试仪】甄选好厂家的图文介绍

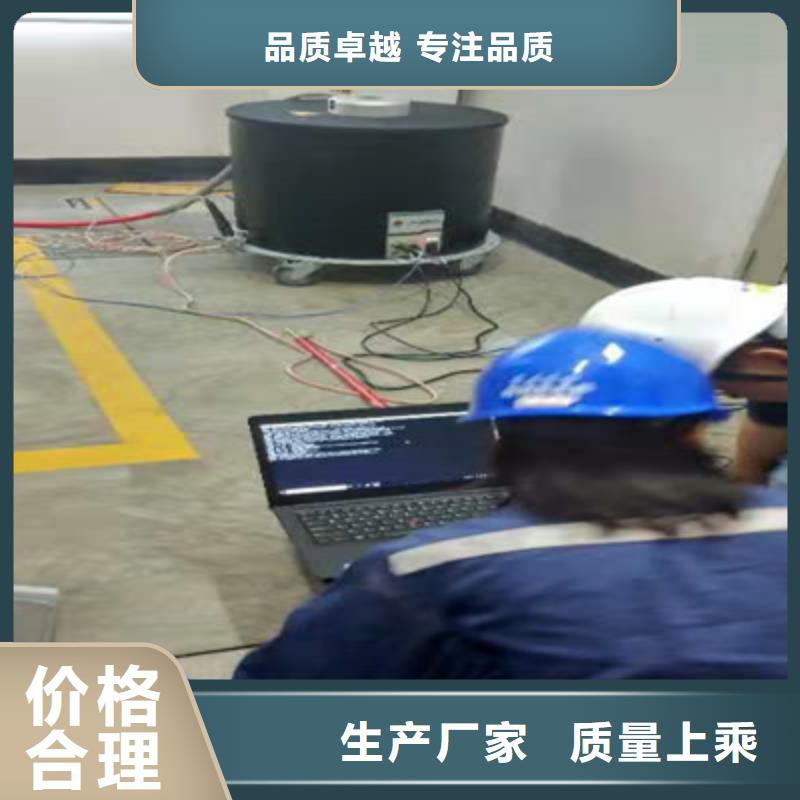

华尔网振荡波局放耐压试验系统电缆振荡波局部放电测试系统电缆震荡波测试系统的功能和用途振荡波电缆局部放电检测和定位技术，是目前国际上应用比较广泛的能够有效检测和定位10KV-220KV电缆局部放电的位置且检测本身不对电缆造成伤害的先进技术，针对投运前的电缆和运行时间较长的老旧电缆进行检测，可以促进安装工艺的提高和避免电缆因长期运行逐渐劣化引起突发性事故的发生。● 用于电力电缆的交接试验：排查电缆运输或者安装过程中可能存在的隐患，确保线路投运的可靠性。● 用于电力电缆的预试试验：确认电缆终端头和中间接头在维修安装后的质量。● 运行电缆的状态诊断：通过对电力电缆局放和介质损耗的测量，估算运行电缆的状态，判定长时间运行后电缆的绝缘状况，从而科学安排检修，提供电缆的运行效率和可靠性。有效检测出电缆的各种局部缺陷并对其进行准确定位。
华尔网振荡波局放耐压试验系统 二、操作说明：1、被测电缆要求及测试前准备1）局放测试前，将电缆断电、接地放电，两端悬空，布置好围栏；2）电缆头擦拭干净，电缆头与周边接地部位绝缘距离足够；3）收集电缆型号、长度、接头位置等电缆参数；电缆全长必须准确，以用于校准；中间接头测量尽量准确和详细，有利于终判断局放位置；4）电缆长度：一侧测量方式：100m≤L≦≤3k，必要时可采用两端测量的方式。2、绝缘电阻测试电缆主绝缘电阻测试：采用2500V（35kv电缆用5000V摇表）绝缘摇表进行测试；主绝缘电阻应大于50MΩ才可以进行下一步试验。3、电缆交流耐压试验使用本系统的高压试验电源设备，对被试电缆各相做5分钟1.6U0电压的耐压试验。不闪络击穿才可以进行局放的检测试验。电缆振荡波局部放电试验4.1 电缆局放的校准：高压测试前首先使用校准器进行局部放电量的校准，并测量电缆长度。首先按照以下接线图联接好设备。测试前检查校准器电池，不足应更换。校准步骤：1）校准器Q9测试线的红色线夹连接被测电缆线芯，黑色线夹接电缆接地。；2）校准100pc—2nc六档，输出接OUT×1接口。5nc-20nc三档，输出接OUT×10接口。3）选择相应的档位，打开校准器电源。4）打开变频主机的电源，准备好笔记本电脑进入测试软件界面。打开软件后，首页即是『电缆校准』界面，如图x。电缆预设参数：已知被试电缆的长度时，请在『校准判定基准』中选择『长度优先』，并在『预设电缆长度』栏中输入电缆长度；如不确定被试电缆的长度时，请在『校准判定基准』中选择『波速优先』，并在『预设电缆波速』栏中输入电缆波速。注：电缆波速与电缆类型有关，典型值见表。
华尔网振荡波局放耐压试验系统中压以及高压电力电缆在铺设安装后或者维护更换后需要对其运行性做检测。同样在电缆投运较长时间后，也需要做检测来掌握其的状态。???为此，标准中提出了要对被测电缆施加高于工况电压的加压检测，其结果不是发生击穿（说明电缆中有严重的缺陷）就是“没有击穿”。而随着技术的发展，当今的检测技术已经可以对电缆中的局部放电进行准确的测量和定位。现场测试的可靠性得到了明显的提高，而且即使当电缆中出现缺陷时，为了找到缺陷，也不必一定要使被测电缆发生击穿。借助局放模式图的运用，我们可以得出其缺陷的严重程度以及位置。在进行震荡波局放测量时，我们通过对损耗因子的获取 同 时 也 可 以 对 电 缆 绝 缘 老 化 程 度 进 行 评估。因此这种测试所带给用户的信息量远远超过了统一的单一的加压测试。
随着我国 山东泰安直流电阻测试仪市场经济的发展,天正华意电气设备有限公司着力加强企业文化建设,提出了“双赢靠诚信”的经营理念，“立足创新、专注质量、诚信服务、真诚合作、共同发展”是我们始终如一的追求,为客户提供质优、、可靠的产品是我们永恒的方针，“审时慎思,明辨力行”打造优越的 山东泰安直流电阻测试仪。我们将不断超越自我,一如既往的为客户创造价值！
华尔网振荡波局放耐压试验系统部分硬件使用说明附件图) 大功率电源线： 用于为设备提供 电源。) 无局放高压连接电缆： 连接高压 单元与被测电缆。) 视在放电量校准源： 用于校准测试视在放电量标定。) 急停盒： 加压测试过程中紧急停止。) 网线： 计算机与高压单元数据传输。f) 降频器： 测试较短电缆时做补偿使用。觑艇1.2 设备连接基本步骤瑞士 Seize 电缆振荡波局放测试系统1) 将电缆电极连接至设备电极上， 电缆的地线接在设备接地端上；图 3 电缆电极和地线与设备的连接图示2) 按图4 所示标识接入 220V 交流电源 连接网线和急停按钮；图 4 电源线 网线和急停线接口3) 打开电源开关， 电源指示灯 ( 绿色） 点亮， 待设备完全启动， 状态指示灯 ( 黄 色） 点亮；图 5 通电后电源指示灯 状态指示灯点亮状态4）状态指示灯点亮之后， 将网线连接至笔记本电脑或者笔记本电脑连接至无线 wifi 信号 OWTS， 点击笔记本桌面上如图 6 所示的“有线连接”或“无线连 接”图标， 点击连接即可进入系统；(a）有线连接 (b）无线连接图 6 远程桌面连接5）进入设备系统后， 将急停按钮盒上的钥匙拧至“开”的位置， 并打开急停 按钮， 红色指示灯点亮， 直流源可以输出高压， 如图 7 所示图 7 急停开关指示状态搭建 35测试系统当被测电缆长度大于等于 250 米时， 无需连接补偿电容， OWTS 系统连接 图 如图 8 所示。待测电缆工作地测试主机图 8 OWTS 系统连接示意图 ( 无补偿电容）当被测电缆长度小于 250 米时， 必须连接补偿电容， OWTS 系统连接图如图 9 所示。待测电缆高压连接电缆图 9 系统连接示意图 （有补偿电容）第二部分软件说明2. 1 综述振荡波检测装置的软件系统按功能可划分为前台控制及检测系统 后台数据 分 析处理系统 。
