观看我们的产品视频，就像打开了一扇通往【局部放电检测仪手持式光数字测试仪专业完善售后】产品世界的窗户。您将看到产品的每一个细节，感受到它的每一处独特之处。视频将为您呈现一个真实、立体的产品形象，让您对它有更深入的了解和认识。
以下是:【局部放电检测仪手持式光数字测试仪专业完善售后】的图文介绍
华尔网局部放电检测仪干扰的主要形成方式和侵人途径（1）干扰的主要形成方式：①来自电源网络的干扰；②来自接地系统的干扰；③由其他高压试验或电磁场幅射场接收到的干扰；④试验电路本身所产生的干扰；⑤试验电路中或试样内部接触不良形成的干扰等。（2）干扰的侵人途径，通常有以下几条：①电容耦合：导线（如馈电线）上如有干扰电压可通过导线对测试电路的杂散电容耦合到测试电路中。电容耦合易产生在试品电容小的情况；②感应耦合：导线（如馈电线）上如载有干扰电流，则通过与测试电路间的磁感应，就耦合到测试电路中。在测大电容试品时，只要存在很小的互感M，感应耦合作用就很强；③接地耦合：这主要是由于多点接地引起的，接地系统中在两个接地点上流过电流，从而在试验电路中建立起一个干扰电压；④经由高压电源耦合：电网干线来的干扰电压经试验变压器初、次级绕组间的电容耦合进人试验电路。3、或抑制干扰的主要措施（1）采用带调压器、隔离变压器和滤波器的滤波控制电源（如 LB－5）。隔离变压器初级绕组屏蔽接地电网系统的地；次级绕组屏蔽接试验电路的地（或全屏蔽系统的地）。（2）设置屏蔽室。可以仅屏蔽试验电路部分，而高压变压器等在外面，高压由套管引人（但必须用滤波器）。也可将高压电源，试验人员置入屏蔽室而局部放电检测仪在外面，如能将检测仪也放在屏蔽室内当然更好。设置屏蔽室的目的与作用是阻止电容耦合和感应耦合两条途径。屏蔽室的设计可参看有关资料。（3）可靠的单点接地，将试验回路系统或整个屏蔽体设计成单点接地结构，接地电阻要小。接地点要与一般试验室的地网及电力网中线分开。如图二十a为单点接地，而图二十b的接地方式易形成回路地电流，引起干扰。图二十 a 图二十 b（4）采用高压滤波器。在试验变压器次级的高压侧加装高压滤波器可进一步抑制电网系统的干扰，并可提高检测灵敏度如图二十一所示的两级T型滤波器，设L＝0.5H、C＝0.004uF，则对30KHZ信号可衰减60dB。当然，高压滤波器也必须在试验电压下无放电。国内单位有使用串联在高压引线中的调谐式选频滤波器，效果也很好。
华尔网局部放电检测仪数字式局部放电测试系统快速使用指南开启电源：连接试验电路，并确认无误后，首先开启系统电源，仪器电源插座及电源开关在仪器背面，打开仪器电源开关，仪器的信号处理电路开始工作，再启动计算机电源开关（仪器正面ON/OFF）,启动计算机进入WINDOWS XP系统。启动仪器：在WINDOWS XP 系统桌面上，使用鼠标双击“JFD-2010”图标，启动进入局放系统。系统校正步骤注意：进行校正操作时要确定整个试验区尤其是试验电路处于断电的状态。重要！！以第2个通道进行50PC的校正量的校正。步骤1、在软件界面右侧功能区内，选择“通道步骤2、在通道校正的数值框内填上，步骤点击“校正”，进入校正状态。步骤4、使用校正脉冲发生器给系统的第2通道试品注入的校正量，正常情况下在第2通道的示波窗口显示一排脉冲，图九：校正脉冲注入后图形步骤5、调整“粗调”，“细调”使脉冲足够大而不过载。“粗调”常规在3档。步骤6、调整使脉冲与干扰的差距显著，即信号与噪声的比较（信噪比）越大越好。“FH”常规是200KHz，常规是20KHz。步骤7、点击“完成”，系统对第2通道的校正完成，注意，要移开校正脉冲发生器并关闭发生器电源，进入测量等待状态。滤波频带和增益设置的说明：滤波频带是由组成的一个带通滤波器，“FL”为高通滤波器，如选择10KHz，则信号中大于10KHz的频率信号可以通过，小于10KHz的频率信号将会有很大的衰减；为低通滤波器，如选择300KHz，则信号中小于300KHz的频率信号可以通过，大于300KHz的频率信号将会有很大的衰减；这样由“FL”、“FH”组成的带通滤波器可以滤除掉部分频率的干扰信号。频带选择的原则是：根据现场干扰情况，灵活选择“FL”、“FH”各种组合，带宽选择尽可能大，因为这样，信号放大电路可以获得比较高的灵敏度，能够有效改善信噪比。增益的设置：因为试品的不同，整个试验回路的灵敏度会有所不同，这样在校正时就要调整放大器的增益，可根据情况分别调整放大器增益粗调和放大器细调，使校正脉冲显示能够清晰区别噪声信号，一般可将校正脉冲信号高度调整到纵坐标1.5的高度为宜。注意：滤波频带和增益的设置都应该在校正时完成，校正完成后，就不应该进行调整，原则上在什么档位上校正的，就在那一档位上测量局放，选择的校正量应该尽量接近试品的放电量。

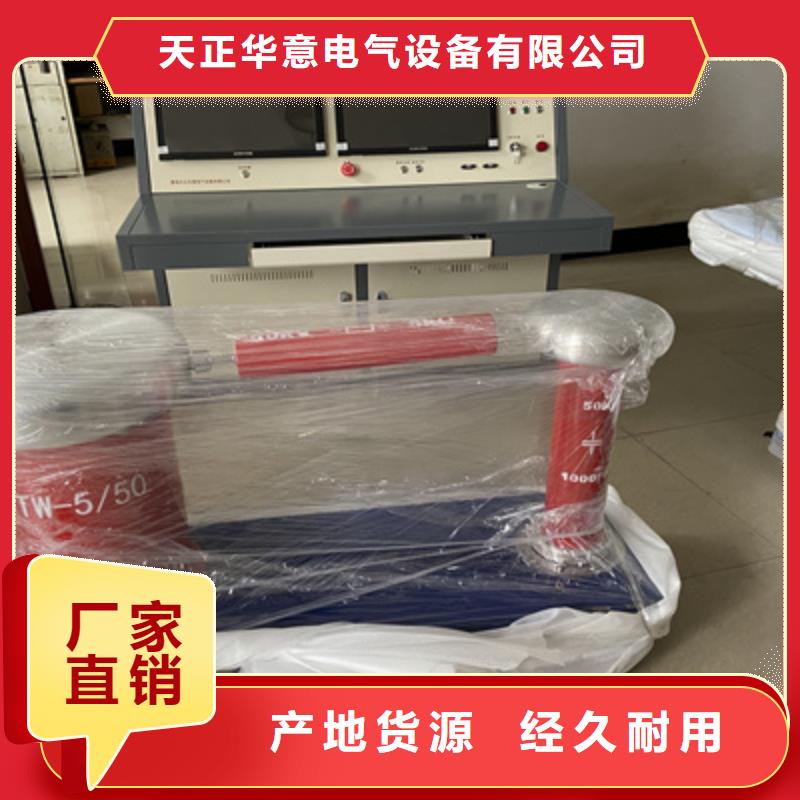

天正华意电气设备有限公司是集 山东临沂直流电阻测试仪研发生产销售于一体的高新技术公司。开发力量雄厚，生产设备精良，工艺流程先进，质检监督机构齐全。所生产的 山东临沂直流电阻测试仪产品畅销全国三十多个省市自治区以用户为中心、以人才为根本、努力实现你我共赢”的经营理念，在 山东临沂直流电阻测试仪用户中赢得了良好的声誉和高度评价。
华尔网局部放电检测仪检测流程局部放电检测流程1)设备连接：连接测试仪的各个部件，固定传感器。2)开机检测开机后系统自检，确认各个检测通道正常工作。3)设置参数：点击【系统设置通过设置存储目录功能新建一个保存试验数据的文件名，后期所有测量数据均存储在此文件中；再返回模块进入测量界面，点击右上角图标可以对测量过程进行详细的参数设置。4)背景检测：连接TEV传感器，将传感器贴在接地的金属体上（非测量源）当信号稳定时按下按键，再点击，记录下背景值。 信号检测：将传感器紧贴在检测部位。开关柜发生放电的主要部位为母排（连接处、穿墙套管，支撑绝缘件等）、断路器，电缆等设备所对应到开关柜柜壁的位置，这些设备大部分位于开关柜前面板中部及下部，后面板上部、中部及下部、侧面板的上部、中部及下部（开关柜TEV检测部位异常诊断：当通过波形模式检测到信号时，应对局部放电进行诊断与分析，观察信号的周期性通过改变测量模式记录和分析信号。7)数据记录：通过仪器的记录功能将数据保存：在首页中的【检测记录】模块可查看对应的试验数据，以供后期分析。8)生成报告：连接Type-c数据线，运行随机附带的报告生成软件，点击导出数据功能，即可将试验过程中所有数据导出到pc端，根据数据库以及图文信息生成巡检报告。图 检测部位示意图6.2US局部放电检测流程1)设备连接：连接测试仪的各个部件，固定传感器)开机检测：开机后系统自检，确认各个检测通道正常工作。3)设置参数：点击【系统设置，通过设置[存储目录]功能新建一个保存试验数据的文件名，后期所有测量数据均存储在此文件中；通过设置[超声类型]功能，可以配置试验过程中对数据的处理方式。再返回模块进入测量界面，点击右上角图标可以对US测量过程进行详细的参数设置。背景检测将传感器对着空旷的地方，当信号保持稳定时按下【停止】按键，再点击记录背景，记录下背景值。信号检测：将超声波传感器探头沿着柜体上的缝隙进行扫描检测，观察波形变化异常诊断与分析：当检测到周期性信号时进行分析，观察在连续检测模式下50Hz频率成分，100Hz频率成分的大小，并与背景信号比较，看是否有明显变化。并且开展局部放电诊断与分析，包括通过应用相位检测模式，时域波形检测模式判断放电类型；或是挪动传感器位置，寻找信号值，查明可能的放电位置。
