想要一睹回路电阻测试仪电力电气测试仪器好产品价格低产品的风采吗？这个视频将用直接的方式展示产品的卓越性能，保证让您大饱眼福。
以下是:回路电阻测试仪电力电气测试仪器好产品价格低的图文介绍
天正华意电气设备有限公司本着“诚实做人，踏实经营”的企业经营宗旨，坚持“以人为本，顾客至上”的企业经营理念，提倡“诚信、团结、敬业、奋斗”的企业精神文化，努力不懈地为广大群众提供优质的 江西景德镇直流电阻测试仪产品与真诚、专业的服务，深受广大消费者的青睐。
江西景德镇回路电阻测试仪工作原理智能回路电阻测试仪采用电流电压法测试原理，也称四线法测试技术，原理方框图见图1图1 测试原理图由电流源经“I＋、I-两端口（也称I型口），供给被测电阻Rx电流，电流的大小有电流表I读出，Rx两端的电压降“V＋、V-”两端口(也称V型口)取出，由电压表V读出。通过对I、V的测量，就可以算出被测电阻的阻值。五、面板说明及接线图2 图２为标准单相的参考图片，请以实物为准。接地柱：连接大地的连接端。电源插座：接入AC220V电源，开关、带保险丝，开关上带有电源指示灯。接线柱：接线柱有四个端子，外部2个粗的端子接电流线，内部2个细的端子接电压线。请按红黑粗细一致接线，红色为正，黑色为负。触摸彩色液晶： 800X480像素点阵触摸彩色液晶屏，在阳光和黑暗环境下都十分清楚。热敏打印机：打印机是热敏打印机，热敏纸分正反面（一面可以打字，一面不能），打印内容在热敏纸上只能存留三个月左右，不能用于存档。RS232接口：RS232是与计算机相连的串口通信接口，标配是RS232接口（可选配改成RS485），通信协议为Modbus-RTU 标准协议（9600-N-1），需要PC上位机及通信协议可以联系厂家免费获得，不随机附送。USB接口：此接口用于插U盘（不能用于连接电脑），可以导出试验数据文件。GPI通用接口：GPI通用接口用来连接温度传感器，或外接线控和报警灯。注意事项：有一些简短的提示语句和安装接线图。蓝牙接口：蓝牙可以与计算机连接，本机具有安卓系统的蓝牙APP，需要APP可以联系厂家免费获得，不随机附送。六、操作步骤说明操作步骤一般为：关机接线、开机、设置、测试、保存、打印、关机拆线七个步骤。(1)首先接线在关机的状态下，请接好接地线，电源线，测试线。具体接线方式请参考帮助菜单里的“接线图集”。大电流钳要接夹牢，小电压钳要紧靠被测电阻的测量部分，两把小电压钳处于两把大电流钳的内部。图3(2)开机使用开机处于主界面,如图4：图4 主界面右上显示区： 首行显示试验时刻，试验状态：合格/超限/无效。中间大号字体显示电阻、电压、电流。

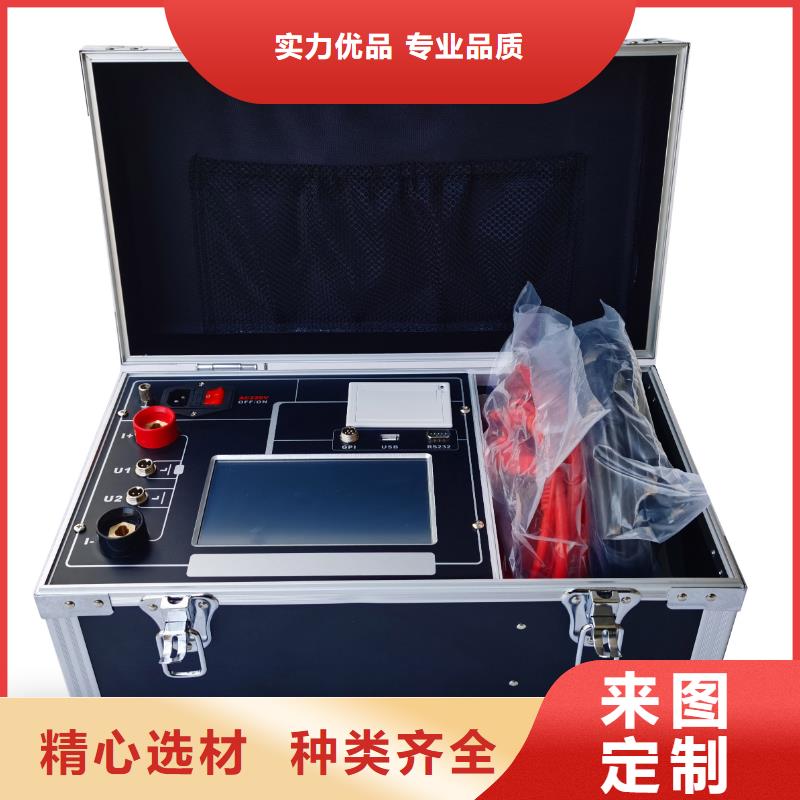

江西景德镇回路电阻测试仪 仪器面板介绍1、电源开关： “I”按下仪器开始供电，“O”按下关断仪器电源 2、AC220V ： 仪器供电源输入端，本仪器采用交流220V供电3、I＋、 I- ： 为电流输出端子，通过专用测试线为试品提供恒定电流4、V＋、V- ： 为试品电压信号的输入端子5、液 晶 ：采用320X240真彩色液晶，强光下字体也可清晰观察，显示操作设置，测试结果，接触电阻值和输出电流值6、RS232： 串口输出端7、 ： 仪器接地端。8、 USB ： U盘接口9、打 印 机：热敏打印机，打印测量结果五、菜单操作1、开机界面显示如图一所示：图一2、按数据测试进入以下界面，如图二所示图二试品型号：点击 可编辑试品名称（长可输入16个汉字）；测试电流：点击电流在 50A、100A、150A、200A之间循环；测试时间：点击测试时间：10S、30S、45S、60S、300S、600S、999S之间循环3、当选好电流后，点击启动测量，显示“正在充电请稍候”进入测试状态，几秒后，就会显示测试结果，如图三所示图三显示测试结果后，下一步可本地存储保存测试结果，也可点击U盘存储、打印；点击退出测试，返回主界面；4、在图一中点击数据管理，进入数据查询界面，如图四所示：图四点击可查询测试序号、点击删除数据，可删除一组数据或全部数据，点击U盘存储可以存储数据到U盘、点击打印可以打印数据，点击返回主页，返回主界面；5、在图一中点击参数设置，进入参数设置界面，如图五所示：图五亮度调节：可根据现场环境，移动按钮调节屏幕亮度蓝牙连接：点击蓝牙连接，扫码连接手机语言设置：点击按钮可切换中/英文界面厂家设定：只有生产厂家可设置设置好点击返回主页，回到主界面
江西景德镇回路电阻测试仪 使用操作所有测试线接好以后，打开仪器电源，仪器初始化后进入“主菜单”屏，如下图所示。编显示日期时间。显示外设和当前操作状态。插入优盘时显示此图标。插入打印机时显示此图标。有蓝牙设备连接时显示此图标。进行存储信息查询时显示此图标。仪器温度过高时显示此图标仪器电量显示，电量低时此图标闪烁。编号 说明4 仪器主菜单操作区，通过方向键选择相应功能，按“确认”键进入相应功能菜单。针对开关触点等低阻试品进行回路电阻测试。查询测试过程中保存的各组数据；在存储查询屏可以进行数据打印、转存优盘等操作。设置仪器的日期、时间。需要密码操作，不对用户开放显示仪器当前的软件版本号；HV：显示仪器当前的硬件版本号。选择“回路测试”，按“确认”键进入“回路测试”屏 参数设置区域，通过“左右”键选择这些参数，当这些参数被选定后，按“上下”键修改对应的参数。修改编号时，需要选中后按“确认”键进入修改状态，按“左右”键移动光标，按“上下”键修改，按“确认”键或“取消”键完成修改。小提示光标在“电流”或“时间”选项，可按“确认”键将光标快速跳转到按钮启动测量。设置本次试验的输出电0A/50A/80A/100A。测试时如果回路电阻超过对应档位测量范围，电流可能达不到设置电流，测试时应使用仪器配套的低阻测试线，并旋紧接线柱并夹紧测试钳，以减小引线电阻。时间设置本次试验的测试时间，择“速”或“10/20/30/40/50/60秒”。“快速”：启动后快速测试，测量结束后显示数据。“～60秒”：启动后达到设置时间后停止测试，测试过程中可随时按“确认”键或“取消”键停止测试。小提示：建议使用“快速”测量以节省电池电量编号 设置本次试验的试品编号。2 主显示区，显示被测的回路电阻值。小分辨率0.1μΩ，显示位数四位半，单位μΩ/mΩ自动切换副显示区，显示被测试品的电压值和电流值和测试时间显示U＋/U-间的电压，单位mV/V自动切换。显示I＋/I-间的电流，单位mA/A自动切换。显示实际测试用时间，单位秒光标在此处时，按“确认”键启动测量。在测试过程中，仪器如果检测到测试线接触不良故障时，弹出故障提示框报警，并停止测量。仪器如果检测到内部温度过高时，弹出故障提示框报警，但不停止测量。“测试结果”屏如下图。按“左右”键移动光标，按“确认”键执行所选操作。
