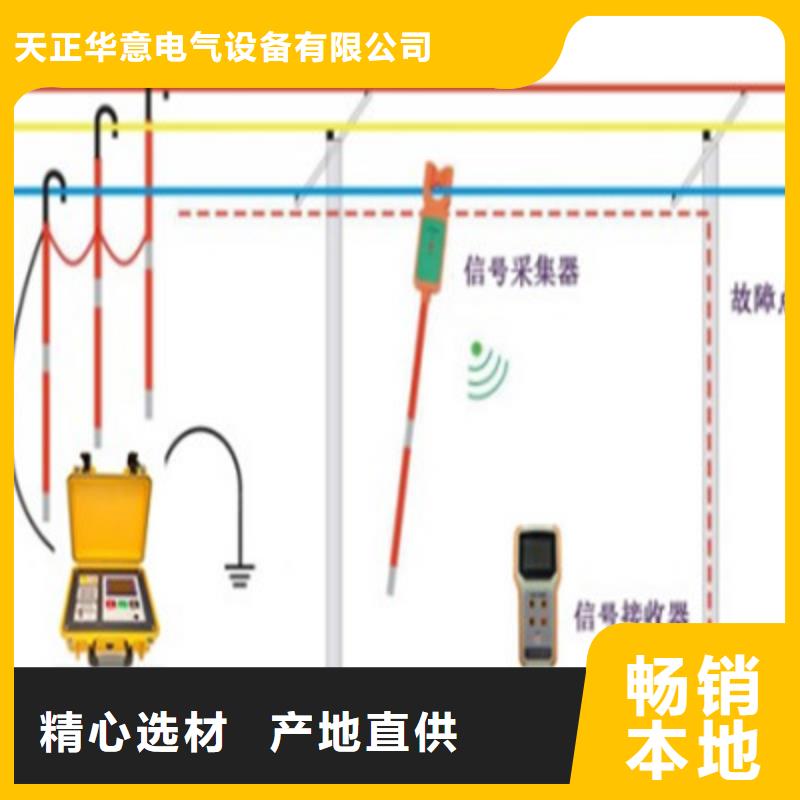

直流系统接地故障定位仪 直流系统绝缘故障、直流互窜故障及交流窜电故障是一种易发生且对电力系统危害性较大的故障，危害电力系统正常运行。为了能够更好的帮助现场维护人员快速准确地找出直流故障，我公司通过多年努力，总结大量现场经验，开发出了直流接地查找仪。直流接地查找仪采用高精度电流钳表，利用故障回路中的直流电流差值进行故障查找与定位，将快速FFT变换技术引入到直流故障查找设备中，可以检测出各电压等级（24V，48V，110V，220V）直流系统中的各类绝缘故障、直流互窜故障、交流窜电故障。随着电力系统对运行的要求越来越高，电力系统中对各类直流故障查找的要求也将越来越高，因此，高精度、绝缘趋势分析将成为电力系统对新一代直流接地查找仪的基本要求。基于调频调幅技术的新型直流故 基于直流电流差值检测原理的新型直流接地查找仪引入快速FFT变换技术，通过对检测量幅频特性的详细分析平衡了直流接地故障查找性与灵敏度方面的矛盾，将直流接地故障技术推向了一个新的高度，具有广泛的应用前景。二、装置结构及原理2．1 装置组成直流接地查找仪由系统分析仪、支路探测仪、采集器三部分组成

直流系统接地故障定位仪本信号发生器不采用传统的LC或RC的振荡电路，而采用全新的数字技术，因而具有信号稳定的特点。该信号发生器由单片机、A/D转换电路、信号放大滤波电路、功率放大及隔直电路、输出反馈及保护等部分组成，其实现原理图如下：信号发生器原理图信号接收器原理图三、技术指标1、信号发生器?输出信号频率：2.5Hz?信号空载输出电压：±20V±5％?信号电压幅值误差：＜5％?信号短路输出电流：≤80mA?输出口抗冲击能力：400V直流冲击?电源电压：AC220V±10％?电压频率：50Hz±5％?输入保险：200mA?功率：3W?体积：300mm×270mm×200mm2、信号接收器?信号电流检测灵敏度：0.5mA?信号发生器阻抗：40K?输出电流：2.5毫安?接收器显示：数字0-19?体积：210mm×100mm×32mm?A钳口尺寸：Φ50mm?B钳口尺寸：Φ7mm×9mm3、整机?检测接地电阻：300KΩ?检测电容：20μF?接地电阻测量精度：0-4.5KΩ 误差≤0.5KΩ?接地电容检测范围：3-60uF?接地电容测量精度：3-10uF 误差≤1uF四、仪器结构1、整机构成①信号发生器 ②信号接收器 ③A钳（大钳）④B钳（小钳） ⑤信号输出线 ⑥电源线2、信号发生器（见图1）图1 信号发生器面板图示意图【电源输入】：信号发生器工作时需要外接AC220V电源，该电源插座下部方框内有一保险丝（2A）。【电源开关】：开机时将开关标有“I”的一端按下，关机时将另一端标有“O”的一端按下。【输出指示】：打开电源后信号发生器即开始输出信号，信号输出正常时，输出指示灯会闪烁，表示有正常低频电压输出。【信号输出】：信号输出口。
