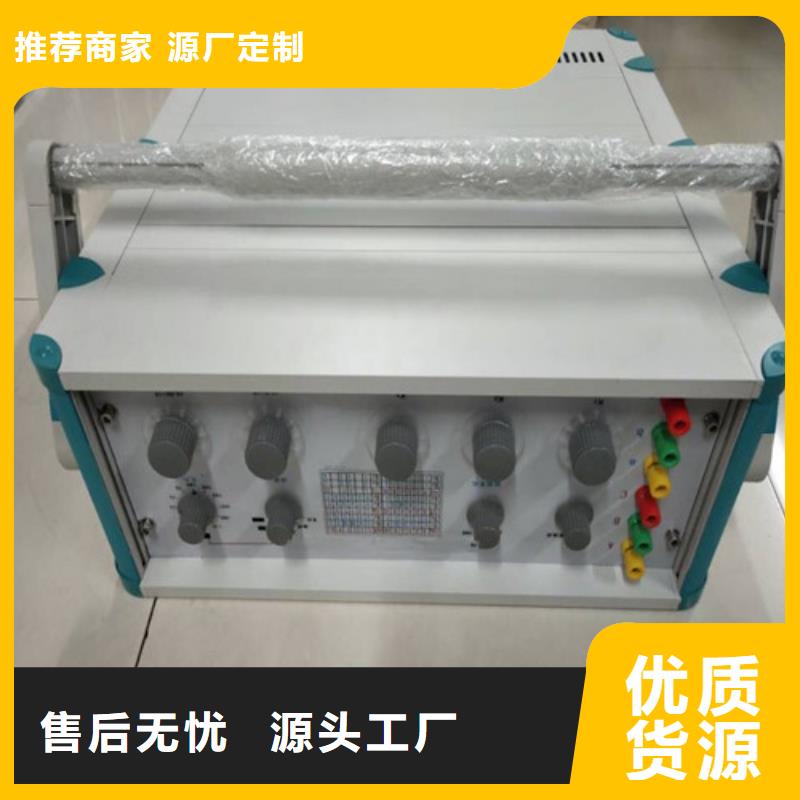

安徽阜阳直流系统绝缘校验仪语言设置：设备支持中英文语言选择。图14注：分析仪和定位仪同步信号握手完成后，两机必须保持当前状态，否则两机需靠近重新握手。五、使用说明5.1接线5.1.1分析仪接线分析仪共配有两段连接插头，其中I段是一条三芯连接线，包含红、黑、绿三种颜色线分别代表正极、负极、大地；II段是一条两芯连接线，包含红、黑两种颜色线分别代表正极、负极。将配备的红、黑、绿三芯连接线插座一端插入分析仪I段插头处（图15）；断开电源开关，将红、黑、绿三条连接线的另一端按如下述接入（图16）：将红色连接线的红夹连接到第I段母线的正极处；将黑色连接线的黑夹连接到第I段母线的负极处；将绿色连接线的黄夹连接到第I段母线的地；如果要检测直流互窜，需将配备的红、黑两芯线按下述接入装置与系统；将红黑两芯连接线插座一端插入分析仪II段插头处（图16）；将红色连接线的红夹连接到第II段母线的正极处；将黑色连接线的黑夹连接到第II段母线的负极处；图15图16不做直流互窜检测时不接第II段母线的两条连接线。5.1.2定位仪与电流钳连接将电流钳航空插一端与定位仪插座相连接、拧紧。（图17）。图175.1.3上电分析仪：检查各部分接线无误后，开启电源开关，液晶屏被点亮，设备进入工作状态。定位仪：检查电流钳连接可靠后，开启电源开关，液晶屏被点亮，设备进入工作状态。5.2操作5.2.1装置开机进入主界面后点击“接地分析”按钮后测试母线绝缘。若无接地则显示＞10MΩ；若有接地，则显示正、负接地电阻。5.2.2开启定位仪。本仪器由充电锂电池供电，当电压下降到低于3.2V时，屏幕左上角电量会显示红色，此时，需要对电池进行充电，一般充电2个小时锂电池即可使用。

安徽阜阳直流系统绝缘校验仪本产品一般可分为三部分内容，即接地告警、接地选线及接地查找。接地选线通常与接地告警检测放在一起，称之为安装式接地检测设备，而用于接地查找的则为便携式接地检测设备。接地告警：是在直流系统发生接地时，及时发出告警信号，以通知运行维护人员到场处理；接地选线：发生接地告警之后，将故障定位到直流支路，可缩小故障范围；接地查找：确定具体的故障位置，以便排除接地故障。目前，国内电力系统基本只有接地告警检测功能，且几乎都是通过平衡桥回路检测，当漏电流达到整定值时，发出告警信号。检修人员只能通过拉闸、摇绝缘等办法确定接地支路和具体接地位置，这样做既不，又非常耗时、费力，遇到复杂的接地，有时没有办法处理。 近十年来，国内高等院校和科研单位，在直流系统接地检测方面进行了大量的研究与开发，生产出各类接地选线与便携式接地查找设备，现在已为电力系统广泛采用。目前，国内新投运的110KV及以上等级变电站，大都采用了巡检装置，老站也陆续增加此类设备，据估计，全国在线巡检装置有近万套，而便携式设备也有近千套。
