分合闸操作更为灵活轻便，准确可靠。5、新设计的CS17G组合式手力机构，安装灵活，防雨性能好，并有指示灯和电磁锁。6、机械寿命在不调整条件下连续分、合操作达10000次。二、用途、特点GW5系列隔离开关是由35KV、60KV和110KV三个电压等级组成的系列产品。供高压线路在无载情况下进行换接，以及对被检修的高压母线、断路器等电气设备与带电的高压线路进行电气隔离之用，在主闸刀处于正

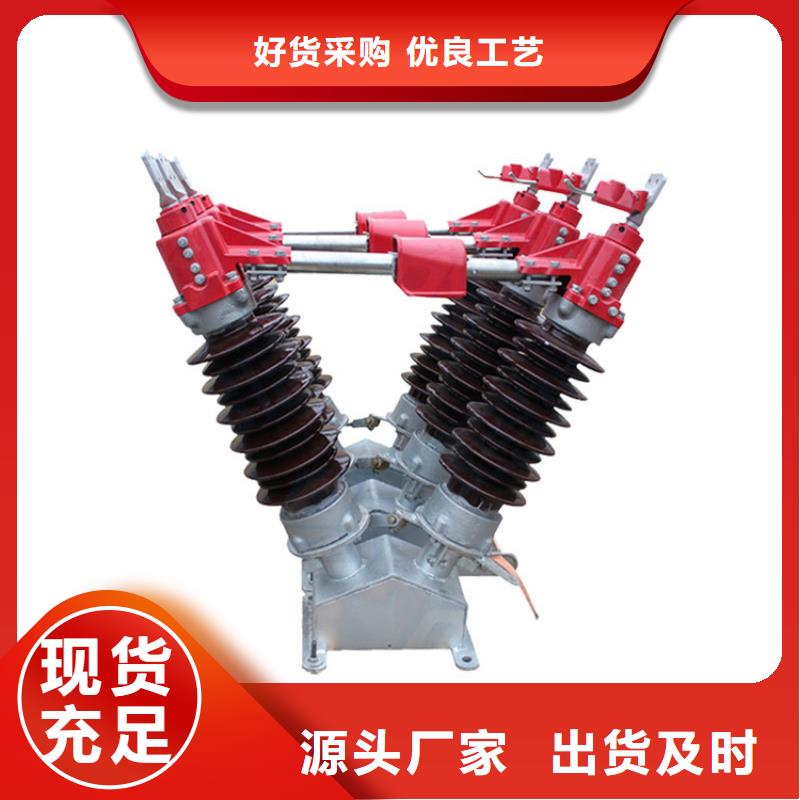

常分闸位置时，可提供一个符合要求的可见的绝缘距离，也可以用于分、合很小的电容电流或电感电流。35KV高压隔离开关价格GW5系列隔离开关按照结构特点及使用场合分为如下几种类型。GW5-35、60、110型户外隔离开关是由三个的单相隔离开关组成的三相高压电器，又是派生其它特殊结构的基本单元，其外形图见1（a），图1（b）,以下简称为普通型隔离开关。GW5-35、60、110w(Dw)型
户外高压隔离开关，是在普通型（接地型）隔离开关的基础上将普通型棒式支柱绝缘子改成防污型棒式支柱绝缘子而成。适用于污秽地区。以下简称防污型隔离开关。GW5-35、60、110K型户外隔离开关是在普通隔离开关上增设分闸簧、缓冲装置等零件而成。通常与JW1型接地开关联合使用，用以代替终端变压器高压侧的断路器。以下称为快分型隔离开关。GW5-35、60、110Z型户外隔离开关，是在普通隔离开关在空
间不同方位上进行安装布置而成。通常与JW1型接地开关联合使用，用以代替变压器高压侧的断路器。以下称为快分型隔离开关。特殊安装型又可以分为倒装、侧装、侧装、倾斜25°三种安装方式。其中倒装型隔离天关上所用棒式支柱绝缘子系特殊制造的倒伞式支柱绝缘子。35KV高压隔离开关价格Gw5系列户外隔离开关规格全、种类多、性能可靠、结构简单、安装检修容易，适用范围广，通用性系列性强。当采用特种安装形式，时可使
革开放以来，我国电气行业在国民经济高速发展的大环境中，通过“引进-消化-创新”国外发达的现金管理经验和技术，进入了历史发展的新时期，高低压电器技术无论是产品设计，制造工艺还是经营管理

隔离开关采用双柱中开、触头转入式结构，具有自动清洁触头的
能力，提高了接触可靠性；2）触指采用度、高导电率、高性的新型材料制造。依靠触指自身的力夹紧触头，避免了目前因簧锈蚀、发热退火而引起的触头夹紧力降低，接触电阻增加，触头发热家具的恶性循环；3）隔离开关转动部分按免维护的要求设计。转动座设计成密封结构，水汽、尘埃、有害气体无法进入。使轴承、二硫化钼锂基锂基润滑脂永远工作在良好的环境中，轴承永不生锈、润滑脂无法柳市，永不干涸，使隔离开关长期运行后
的操作力距不会增加。采用不锈钢轴销与无油自润滑轴承相配合结构；钢制件采用热镀锌，确保隔离开关操作灵活、轻便、可靠、永不锈蚀。完善化隔离开关特点说明1）全部采用热镀锌工艺防腐处理，热镀锌不能保证配合要求转动的部位一般均采用不锈钢材料，紧固件M8以下采用不锈钢，其余均采用热镀锌。2）导电部分铜管软连接型，中间触头为 “握手” 式自力型触指，簧外压式无电流通过，隔离开关只有中间一个接触点，其
余均用软连接固定联接。a.采用新的触头结构，将触片一端与触座固定，靠触片变形及簧产生接触压力，使触指末端的滑动接触改为固定接触，提高导电可靠性；b.触指簧改为外置式，以避免簧分流；c.现场用户无需焊接，无需被辅助材料，只提供安装支架（订货时注明是否带支架及高度）3）转动部分配有自润滑套，无需润滑脂4）主接线端子为平板型。5）开关用支柱绝缘子强度密度大，稳定可靠，配方采用度瓷
料制造，减少了产品强度的分散性，增加了产品的抗拉强度，结构设计时已对产品已有较大的强度预留度，使产品在运行中保证稳定可靠。结构简介1）35kV成套隔离开关由GW4-40.5（D）（W）型隔离开关本体、CSⅡ、CS17或CS8-6D型人力操动机构、传动附件等组成，也可配用CJ6型等电动机构。110kV成套隔离开关由GW4-126（D）（W）型隔离开关本体、CS14G人力操动机构、传动附件
等组成，也可配用CJ6型等电动机构。2） 该隔离开关属双柱水平开启式隔离开关。制成单极型式，当三极同步使用时，极间用连接杆连接起来。各单级都由基座、支柱绝缘子、出线座及触头等部分组成，两支柱绝缘瓷瓶相互平行地安装在基座两端地轴承上，且与基座垂直。主导电部分分别安装在两支柱绝缘瓷瓶上方，随支柱绝缘瓷瓶作约90°转动。3）隔离开关的每个轴承座内装有轴装配，两轴装配间通过连扳、调节螺杆等连接传动
。4）出线座中的紫铜编织带软连接分别紧固在导电杆和接线板上，接线板供用户连接路之用。5）中间触头部分的触指称为装配，采用外压式或自力型触指，其形式为转入式，以减少分、合闸时触头与触指间的磨损，提高使用寿命。6）隔离开关附有接地开关时，主导电回路与接地开关的联锁用基座上的扇形板与弧形板保证，在 主导电回路合闸时，接地开关不可合闸，接地开关合闸时，主导电回路不可合闸。
