华尔网录波仪软件构成录波仪 PC软件，通过串行口或局域网连接录波仪仪器。PC软件包括以下程序：在线监测(PMR.EXE)：实时与录波仪通讯，显示模拟量有效值、开关量状态、故障记录状态。上传录波仪各种记录文件到本地硬盘。PMR.EXE可以完成录波仪全部的参数设置功能。虽然录波仪可以完成一部分设置功能，但是一些复杂的或需要汉字的输入的项目需要使用软件包进行，例如：通道类型、通道名称、代号、额定频率等。数据分析(WS.EXE)：PC机有更好的人机操作环境，可以使用WS.EXE对包括故障记录在内的各种记录文件作更详尽的分析，并且可以输出打印。电气试验(TRIAL.EXE)：包含多项电气试验功能，可完成发电机总启动电气试验，例如发电机空载、短路、励磁调节器特性、同期试验、甩负荷试验等。此外还包含转子交流阻抗试验、定子铁心磁化试验、进相试验等试验功能。程序的曲线类试验、波形类试验功能用途广泛，可满足多种动态过程记录要求。程序也包含几种实时监测功能，如实时值列表、谐波分析、矢量图等。电气试验程序需要用网络线连接录波仪。如果录波仪当前的采样频率为100kHz，则在与“电气试验”联机后，录波仪禁止了“实时波形”功能。

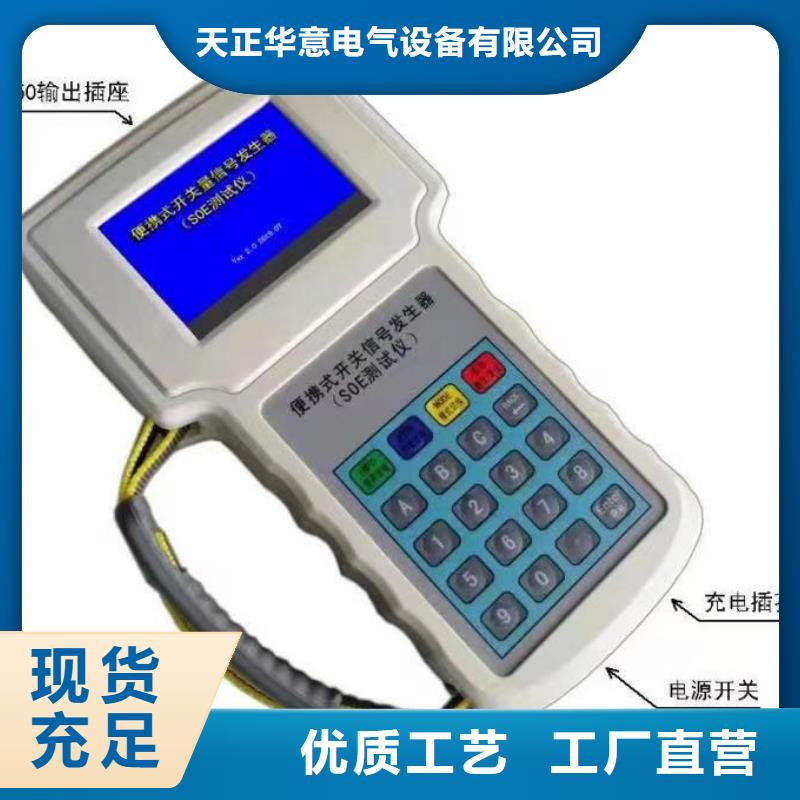

华尔网SOE测试仪录波仪用于常规的SOE通道分辨率测试。例如一个SOE记录设备的标称分辨率为1ms，要验证该设备的实际分辨率是否符合要求，我们用的信号输出通道依次触发被检验设备的每个DI通道，每个通道触发的间隔时间设定为1ms，所有被测量通道都触发完之后，调取被检验设备的SOE记录，查看其记录的每个通道的触发时间值是否符合测试仪实际输出的触发顺序和间隔时间，这样就能够判定该设备的SOE记录精度是否符合规范。顺序触发模式下的输出时序如下：4-2、逆序触发 触发模式与顺序触发相同，但是触发通道的先后顺序相反。时序图如下：4-3、重复脉冲触发 该模式下所有DO输出通道同步输出1-99个重复脉冲。脉冲宽度和间隔时间可定义为1-9999ms。通常用于对SOE或其它干接点型DI通道做抗干扰滤波特性试验。输出时序如下：5、测试操作步骤1、测试电缆连接使用DB50电缆转接线将的开关信号按顺序连接到被测试的SOE记录设备的DI接线端子上。2、接好测试电缆后接通测试仪电源。开启测试仪电源，按测试需求选择进入不同的触发模式界面。设置触发信号的间隔时间、脉宽、间隔、次数等参数。3、试验触发。按“触发”键，观察被测试的SOE模件上的通道指示灯应能被触发点亮。否则要检查接线是否正确或接触是否牢靠。4、确认所有已连接到测试仪的通道均可被正常触发和复归以后；做好SOE系统侧的记录准备；选择的触发模式和间隔时间，启动触发，触发后约延时5秒后自动复归或按任意键复归。5、从被测设备中调取SOE触发记录，与测试仪发出的实际触发顺序和间隔时间进行比对。
华尔网录波仪模拟量曲线的颜色，与窗口右侧光标实时值的颜色一致。开关量从下向上依次排列，坐标系右侧的“∠xxxx”标明开关量的代号，符号“∠”的尖角位置与开关量的“断开”状态对应，高于此处的位置为“闭合”状态。开关量状态的正确显示依赖于“外接逻辑”的正确设置，请参见“设置/开关通道”。按“Tab”键，切换画面操作组，共有4组操作：“放大/缩小”、“移动”、“光标1”、光标2”。9.2.1.放大/缩小方向键 →： 放大时间轴，波形横向压缩。方向键 ←： 缩小时间轴，波形横向展开。方向键 ↑： 放大纵轴（标幺值轴），波形纵向压缩。方向键 ↓： 缩小纵轴（标幺值轴），波形纵向展开。9.2.2.移动方向键 →： 只有在暂停状态下有效，波形向左移动。方向键 ←： 只有在暂停状态下有效，波形向右移动。方向键 ↑： 纵轴零点上移，波形向上移动。方向键 ↓： 纵轴零点下移，波形向下移动。9.2.3.光标1、光标2方向键 →： 光标右移方向键 ←： 光标左移如果录波仪当前的采样频率为100kHz，且与“电气试验”联机，则不支持实时波形功能。如果先进入了实时波形画面，再与电气试验联机，则会自动退出到常量列表画面。9.2.4.显示参量选择按F3键打开参量选择对话框，选择在画面上显示的参量。按F1键切换选中的参量。按Tab键在列表框间切换输入焦点。
