福建热继电器测试仪使用方法①、检漏试验用试验线把仪器的１端接至被试相(如A相)，仪器的2端接地或检漏继电器的外壳，打开仪器电源，此时仪器自带的大屏幕电阻表自动测试并显示此时的可调电阻值，根据下列表格所列的电压电阻对应关系调节试验电阻至所需值，如电压是120V时，若电阻表所示不是2KΩ可调节6至2KΩ，如电压是380V时调节6至3.5KΩ，电压等级660V/1140V时与此同理。127V 380V 660V 1140V 2KΩ 3.5KΩ 11KΩ 20KΩ 再次确认所调电阻值与电压等级相对应后，按下试验开关，此时电阻表自动自保退出自动测量状态，该端供电回路的检漏继电器应可靠动作并带动上一级开关跳闸。弹起试验开关后，电阻表又自动测量并显示试验时的电阻值。试验检漏其他两相时与此同理。②、检漏继电器闭锁保护试验检漏继电器动作后，把电阻器调至动作电阻的2倍，按下试验开关，此时合闸供电时应不能合闸，说明检漏继电器保护后闭锁性能良好。③、JY82型检漏继电器网路切断电阻值的整定按照①中所述接好线，按下仪器的电源开关，调节可调电阻(观察电阻表)至，按下试验开关检漏继电器应不动作，缓慢左转可调电阻旋钮直至保护动作，弹起试验开关，此时仪器内置的大屏幕电阻表自动测量并显示试验时的电阻值，如显示的电阻值与实际的电压等级相对应，

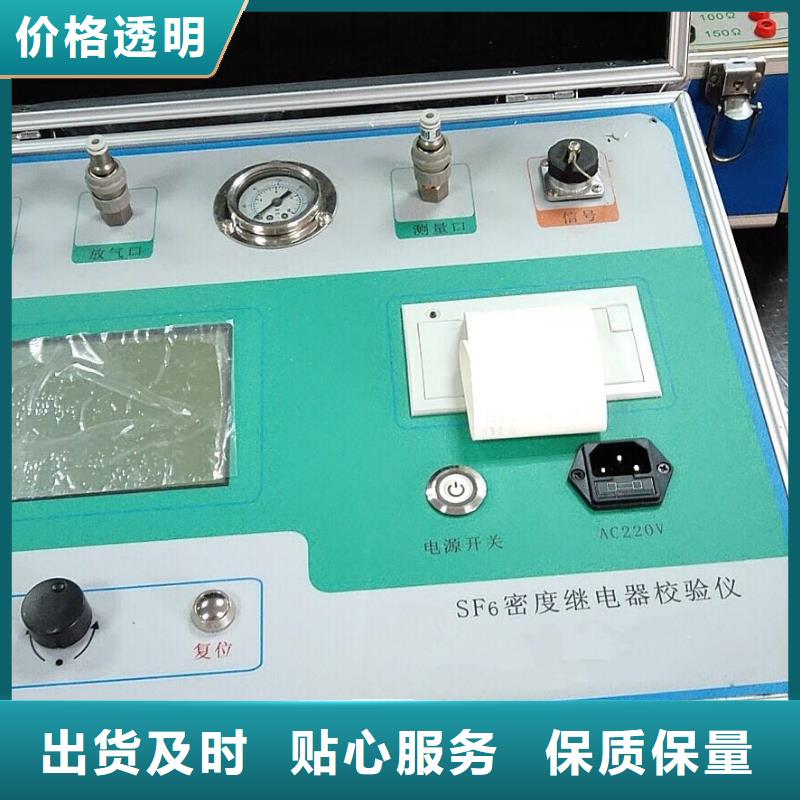

福建热继电器测试仪系统显示主界面如下图1：智能型SF6密度继电器校验仪密度继电器校验 系统压力值修正常温压力表校验 20度压力表校验历史数据游览系统时钟调整＊＊年＊＊月＊＊日图1此时光标选定了“密度继电器校验”选项，按“飞梭确定键”进入密度继电器校验程序，如图2所示界面。密度继电器校验设定阀值压力：0.100(MPa) 确定选择触点模式:常开确定退出图２这是“密度继电器校验”的个界面。在该界面中可以首先设置阀值（“阀值压力”是指测试密度继电器时由进气到放气的切换压力值）。按“飞梭确定键”，数值菜单反显后旋转飞梭可以使数值增减，达到目标值后按“飞梭确定键”使数值菜单正常显示后再旋转飞梭到旁边的“确定”按钮，再按“飞梭确定键”即可进入“选择触点模式”菜单如图３所示。密度继电器校验设定阀值压力：0.100(MPa)选择触点模式:常开 确定确定退出图３进入“选择触点模式”菜单后用飞梭可以选择密度继电器的触点模式，有“常开”和“常闭”两个选项。注意：触点模式是指密度继电器非带载的状态。设置完成后旋转飞梭到下面的“确定”选项，按“飞梭确定键”进入下一级菜单，如图４所示。

福建热继电器测试仪将减压阀连接到储气瓶上，然后用进气管道将减压阀和仪器进气口相连接。5.1.4用触点信号线连接密度继电器的各接点，另一端插入触点信号。注意：黄色鳄鱼夹连接密度控制器的闭锁端子（接点一，黄色），红色鳄鱼夹连接密度控制器的报警端子（接点二，红色），黑色鳄鱼夹连接密度控制器的超压端子（接点三，黑色），连接前请确保密度继电器报警和闭锁端子已经与其它电路断开。5.1.5连线示意如下：触点信号线 进气管道测量管道 仪器面板5.2初始化界面。经过大约20秒的延时后进入系统主界面：按更换菜单选项，按OK键进入菜单，按F2刷新界面。5.3密度继电器校验5.3.1 密度继电器接点状态选择按或、?键更换输入域，按F1、F2增减数值，按OK键保存对应数值，按ESC键返回主界面。说明：1、接点状态对应密度继电器校验初始状态，如果校验开始时接点闭合为常闭，接点开断为常开。一般情况下，闭锁、报警为常闭，超压为常开。2、允许误差与密度继电器精度有关，一般数值为：精度等级＊2/100。5.3.2 设备编号和校验员设置界面按、、?键更换输入域，按F1、F2增减数值，按OK键保存对应数值，按ESC键返回主界面。说明：设备编号和校验员编号不要大于600005.3.3 密度继电器种类选择按更换菜单选项，按OK键进入菜单，按F2刷新界面。5.3.4 校验值设定按、、?键更换输入域，按F1、F2增减数值，按OK键保存对应数值，按ESC键返回主界面。说明：设定值请参照密度继电器铭牌。5.3.5 校验项目选择按更换菜单选项，按OK键进入菜单，按F2刷新界面。说明：1、进入校验界面后，打开减压阀总阀门，然后调节输出压力到0.75MPa，仪器进入自动检验过程。
